MÁQUINA DE EMPATAÇÃO E TESTE HIDROSTÁTICO EM MANGUEIRAS DE INCÊNDIO
BOMBA DE TESTE HIDROSTÁTICO EM REDES DE INCÊNDIO


Conforme a Norma ABNT NBR 12779, o teste hidrostático em mangueiras de incêndio é obrigatória a cada 12 meses (doze meses).
A Inspeção nas mangueiras de incêndio devem ococrrer a cada 6 meses e ser submetida a teste hidrostático e se necessário manutenção a cada 12 meses.
A Finalidade do teste é garantir o bom funcionamento e que as mangueiars estejam em perfeito estado de utilização quando necessário para combater o incêndio
Com o adequado teste, utilizando o maquinário correto para de efetuar os testes hidrostático e a empatação das mangueiras de incêndio, mantendo-as
adequadas ao uso, pode-se assegurar a integridade do local em que esta medida de proteção contra o fogo está instalada.
É importante assegurar-se que a empresa responsável pelo serviço é qualificada para os efetuar os testes, e se utiliza dos equipamentos corretos.

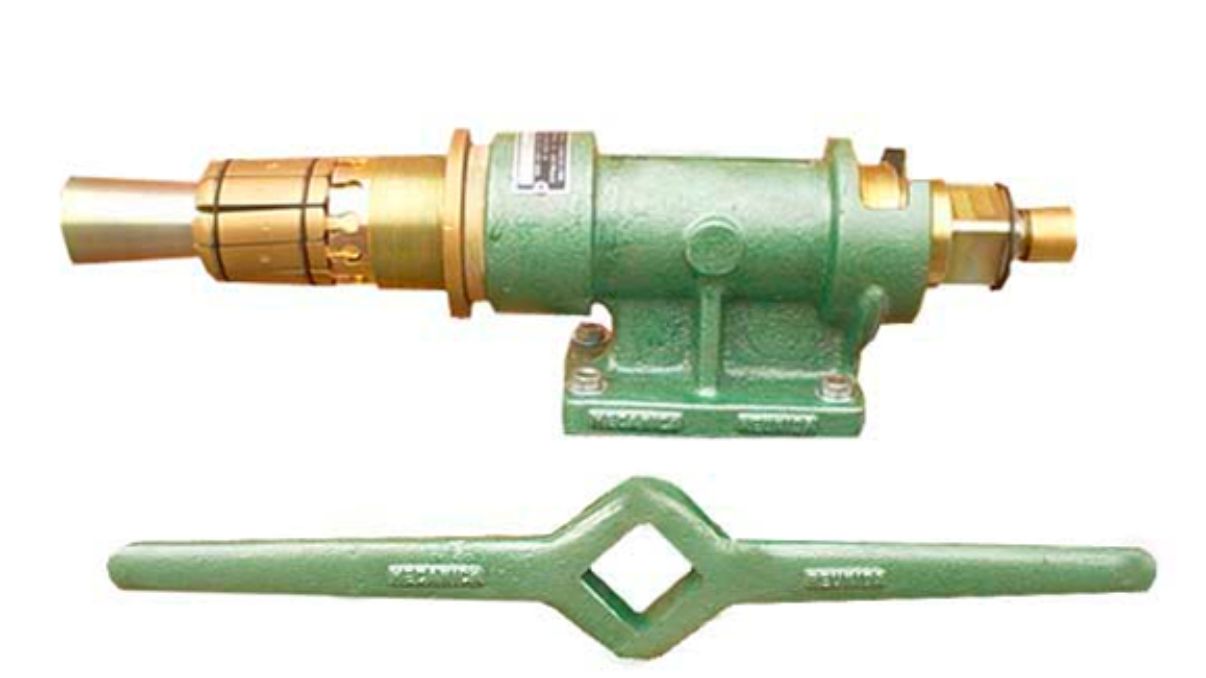

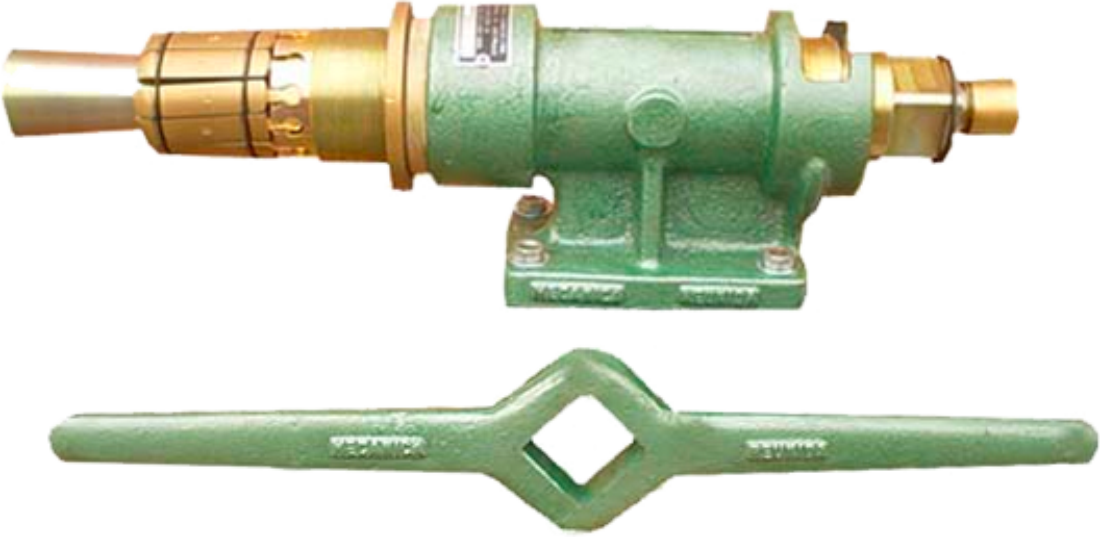

MÁQUINA DE EMPATAÇÃO MANUAL DE MANGUEIRAS DE INCENDIO RENGLAN RE 550A

MÁQUINA MANUAL PARA EMPATAÇÃO DE MANGUEIRAS DE INCÊNDIO

• Para expandir aneis de empatamento de Ø 1.1/2” e Ø 2.1/2” em mangueiras.
• Fixando, dessa forma, a junta de união na mangueira.

Peso : 11,5 kg. e comprimento de aproximadamente 0,3 m. 2 -

Componentes :

• 01 Mandril completo Ø 1.1/2” com 08 castanhas em Bronze
• 01 Mandril completo Ø 2.1/2” com 12 castanhas em Bronze
• 01 Corpo da Máquina de Empatar Completo

Modo de Montar :
• Rosqueia - se o mandril completo no corpo da máquina, sempre lembrando que
deve-se usar o mandril adequado para cada diâmetro de empatamento.

Para rosqueá - lo procede-se da seguinte forma ( conforme desenho no verso ) :

1 - Certifique - se que as castanhas sejam em número de 8 ( oito ) para Ø 1.1/2”
ou 12 ( doze ) para Ø 2.1/2”
2 - Colocar o eixo cônico no interior do cabeçote, as roscas do eixo e do cabeçote devem ficar do mesmo lado
3 - Posicione as castanhas nos respectivos encaixes no cabeçote
4 - No canal das castanhas encaixar o anel o’ring que as acompanha ; afim de mantê - las juntas
5 - Rosquear o eixo cônico no eixo - parafuso do Corpo da Máquina
6 - Encaixe a alavanca de giro na porca quadrada do Corpo da Máquina

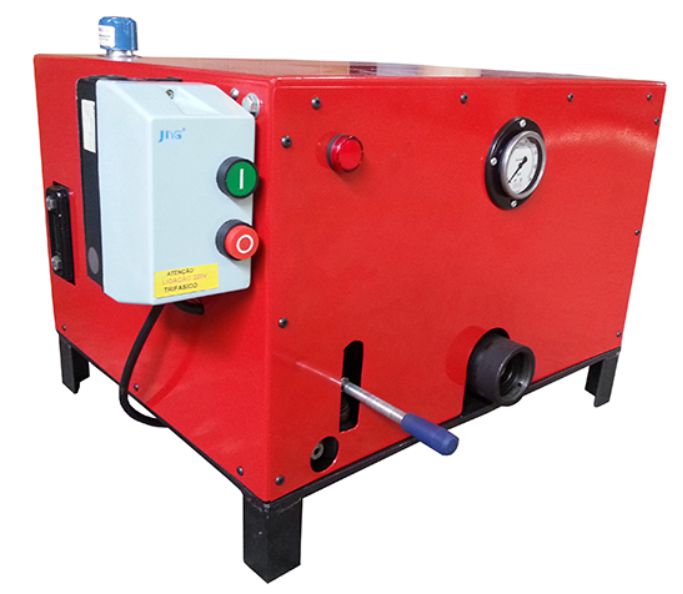

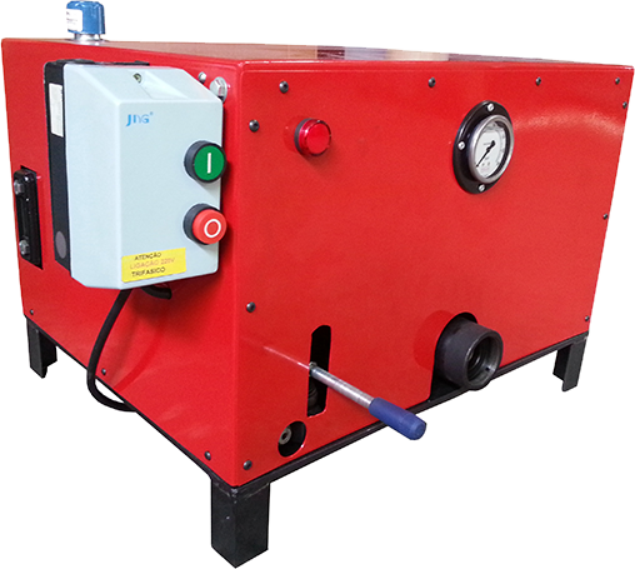

MÁQUINA DE EMPATAÇÃO AUTOMÁTICA DE MANGUEIRA RE 550 HC

MÁQUINA AUTOMÁTICA PARA EMPATAÇÃO DE MANGUEIRAS COMPACTA
REF.: RE. 550.HC


• Máquina Hidráulica para Empatação de Uniões em mangueira de Incêndio
Aplicação :
• Usada para empatação de mangueiras de Ø 1.1/2” e 2.1/2” automaticamente, sem esforço do operador.
• Motor 1,5 C.V. - 220 volts - Trifásico  Acionamento por alavanca • Capacidade de empatação: mangueira Ø 1.1/2” e 2.1/2”
• Jogo mandril de Ø 1.1/2” e de 2.1/2” em aço com tratamento térmico
• Eixo Cônico : Temperado e Revenido
• Suporte e Castanhas : Cementado
• Altura : 350 mm. • Largura : 600 mm.
• Profundidade : 500 mm.
• Acionamento simples através de alavanca com comandos de ida e vinda do eixo mandril. - Alavanca para baixo: empata até a pressão de 120 kgf / cm² - Alavanca para cima: recua o eixo mandril após a empatação.

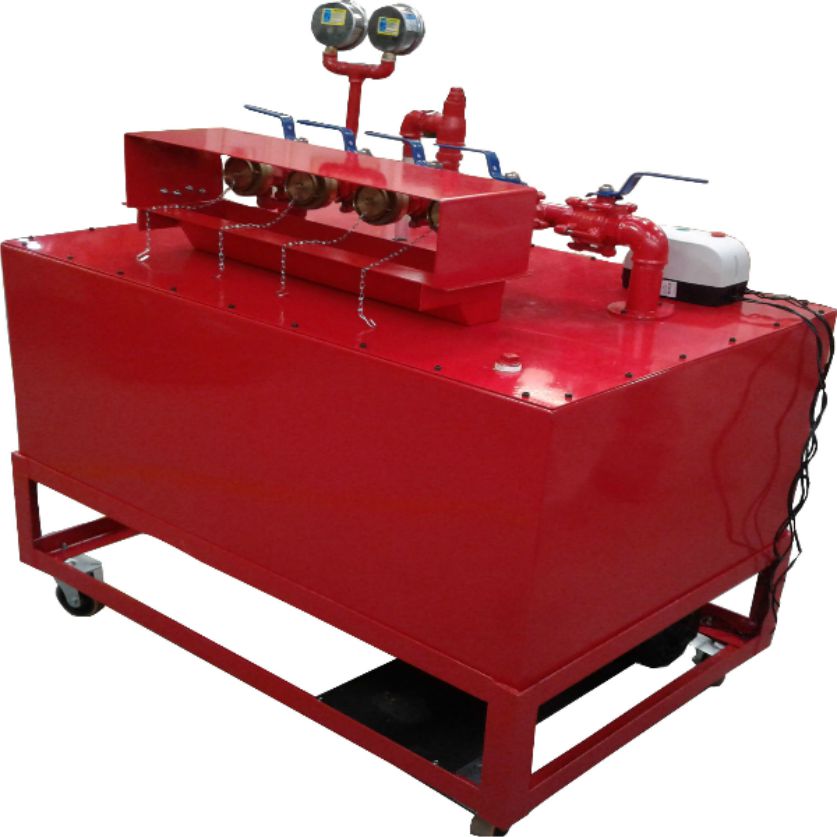

MÁQUINA DE TESTE HIDROSTÁTICO DE MANGUEIRA RE 890 H

BANCADA PORTÁTIL C/ 4 ENTRADAS PARA TESTE HIDROSTÁTICO DE MANGUEIRA DE INCÊNDIO REF. RE.: 890.H (MONOFÁSICO) 890.H1 (TRIFÁSICO)

· Usada para teste hidrostático e de estanquiedade de mangueiras de incêndio, destina-se a materiais com pressões de teste hidrostático de até 18 kgf/cm². Por ser um equipamento portátil e de fácil manuseio, melhora o processo executando 4 testes hidrostáticos simultaneamente.

Características Construtivas:
· Pintado na cor vermelha segurança
· Bancada montada sobre rodas, fabricado em chapa de aço
· Bomba d´água com potência de 2 CV, com opção de motor 220V (trifásico) ou motor 220V (monofásico)
· Dreno na parte inferior
· Dimensional: Altura (A) 1300 mm Comprimento (B) 1200 mm Largura (C) 1000 mm
· Manômetros com fundo escala de 0 á 5,0 Mpa – resolução 0,05 Mpa
· Peso do conjunto cheio: Aproximadamente 670 kg
· Reservatório com capacidade de 420 litros de água
· Trava de segurança para proteger o operador de acidentes
· 04 tampões 1.1/2” storz com válvula de bloqueio para eliminação de ar (opcional)
· 08 Reduções fixa 2.1/2” x 1.1/2” (opcional)

Requisitos e parâmetros para aplicação do teste hidrostático
Os testes hidrostáticos deveram ser executados por empresas capacitadas com aprovação final do teste feita por um profissional habilitado com CREA.

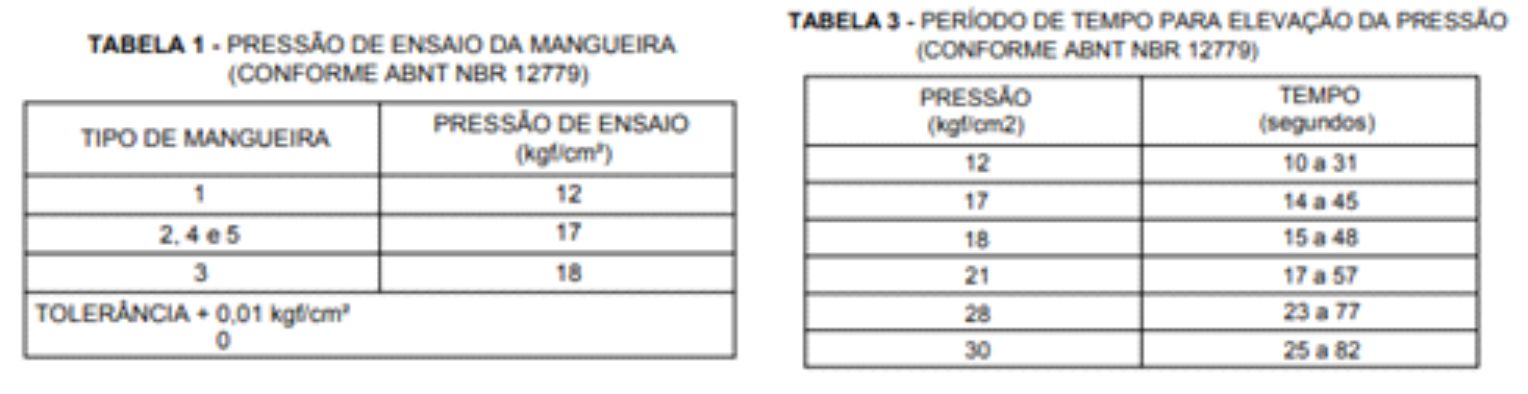

Parâmetros: Para cada tipo de mangueira de incêndio existe uma determinada pressão de teste. Segue abaixo tabelas com pressões e respectivos tempos em função do tipo de mangueira a ser testada:

4Características Operacionais:

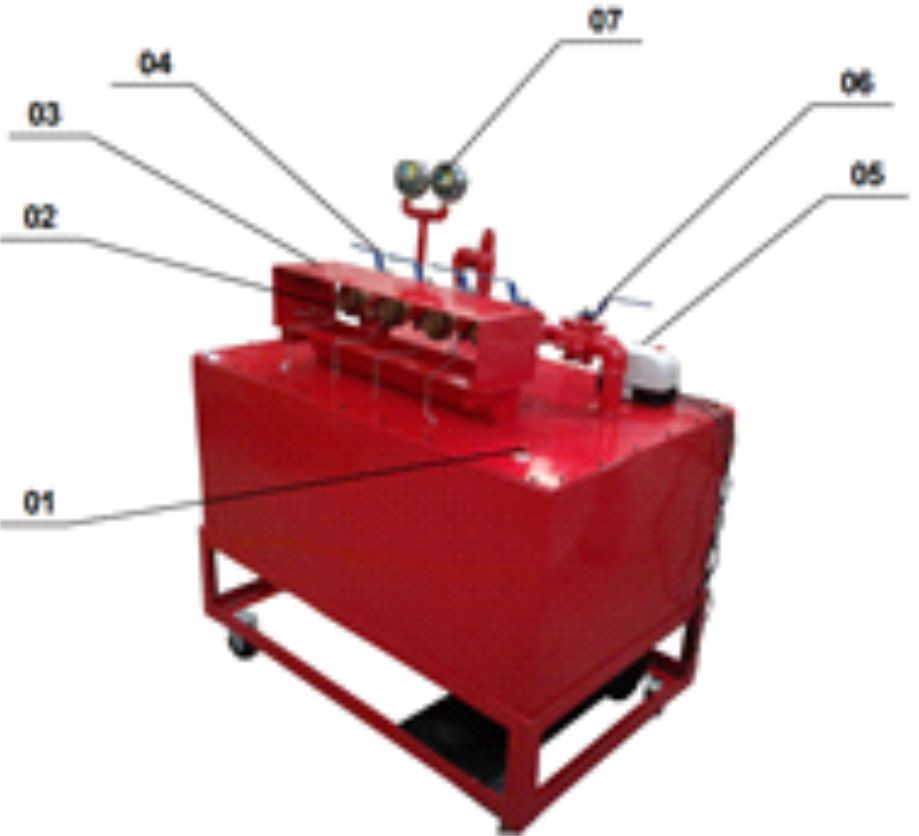

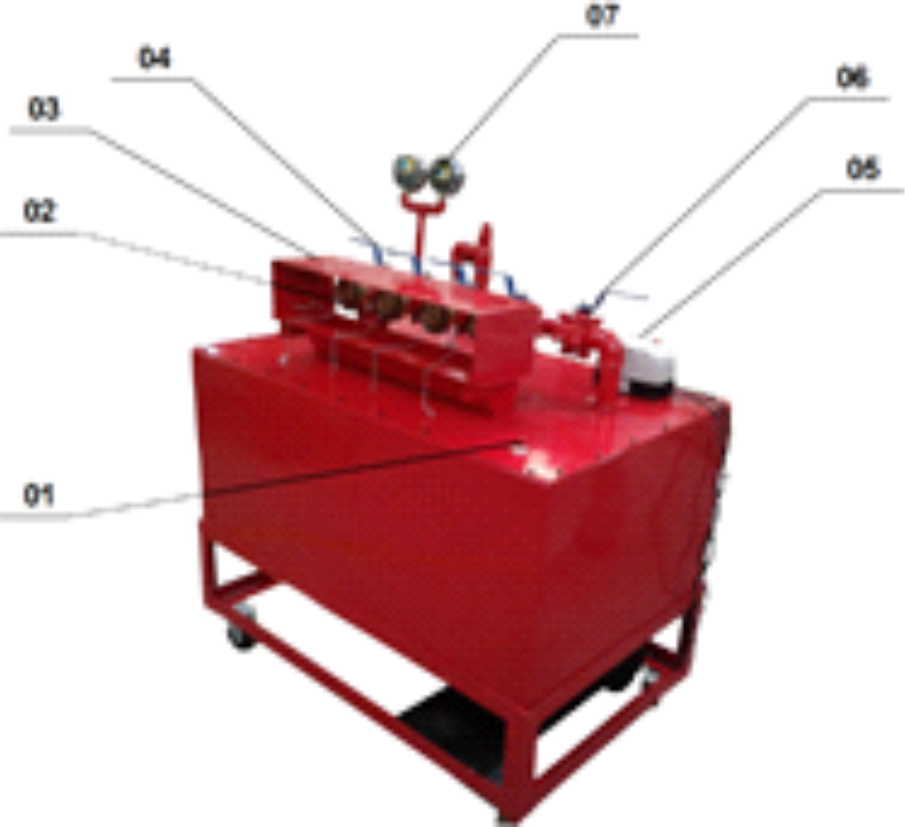

· Modo de Usar:
· Encher o reservatório (n.º 01), com água limpa
· Conectar as mangueiras nos adaptadores (n.º 02)
· Fechar a trava de segurança (n.º 03)
· Abrir as válvulas de esfera (n.º 04)
· Ligar a bomba d’ água (n.º 05)
· Acionar a alavanca reguladora de pressão (n.º 06) até atingir a pressão desejada
· Fazer a leitura da pressão através dos manômetros (n.º 07)
· Após atingir a pressão desejada fechar as válvulas de esfera (n.º 04) e desligar a bomba d’ água (n.º 05), e aguardar o tempo de teste preestabelecido.
· Abrir as válvulas de esfera (n.º 04) e soltar a trava de segurança (n.º 03)
· Terminado o teste o líquido retornará ao reservatório

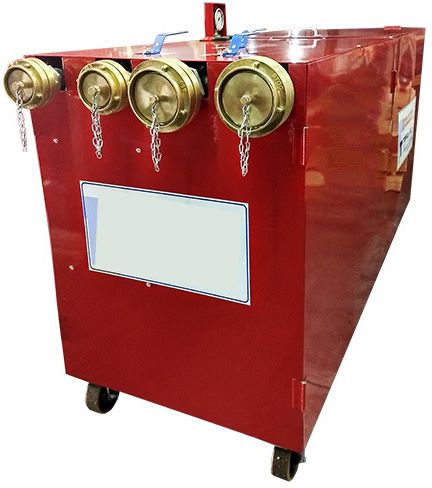

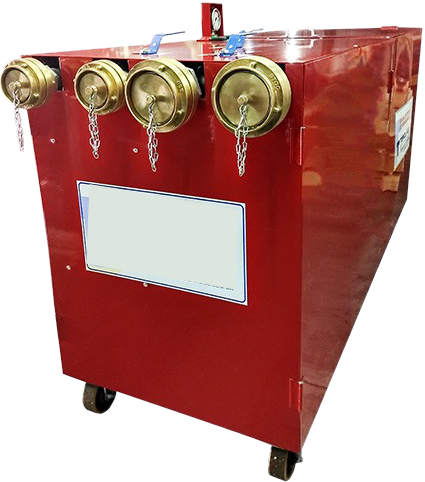

MÁQUINA DE TESTE HIDROSTÁTICO DE MANGUEIRA RE04S TO







MÁQUINA DE TESTE HIDROSTÁTICO DE MANGUEIRA 4 SAÍDAS - MRE4S TO

Medidas da máquina (LxCx A) 650 mm x 1800 mm x 1200 mm Peso total 265 Kg Capacidade do reservatório 265 litros Quantidade de saídas 1 ½ 2 Quantidade de saídas 2 ½ 2 Potência total 4 CV (1CV + 3 CV) Potência da bomba d’água 1 CV Potência do pressurizador 3 CV Vazão da bomba d’água 3,6 m³/h Vazão do pressurizador 45 L/h Tensão do trabalho 220 V Corrente total 30 A Tempo de enchimento (2 ½ x 15 M) 4 min Capacidade de pressurização 0 – 45 kgf/cm² […]

Medidas da máquina

(LxCx A) 650 mm x 1800 mm x 1200 mm

Peso total

265 Kg

Capacidade do reservatório

265 litros

Quantidade de saídas 1 ½

2

Quantidade de saídas 2 ½

2

Potência total

4 CV (1CV + 3 CV)

Potência da bomba d’água

1 CV

Potência do pressurizador

3 CV

Vazão da bomba d’água

3,6 m³/h

Vazão do pressurizador

45 L/h

Tensão do trabalho

220 V

Corrente total

30 A

Tempo de enchimento (2 ½ x 15 M)

4 min

Capacidade de pressurização

0 – 45 kgf/cm²

Modo de retorno de água

Automático

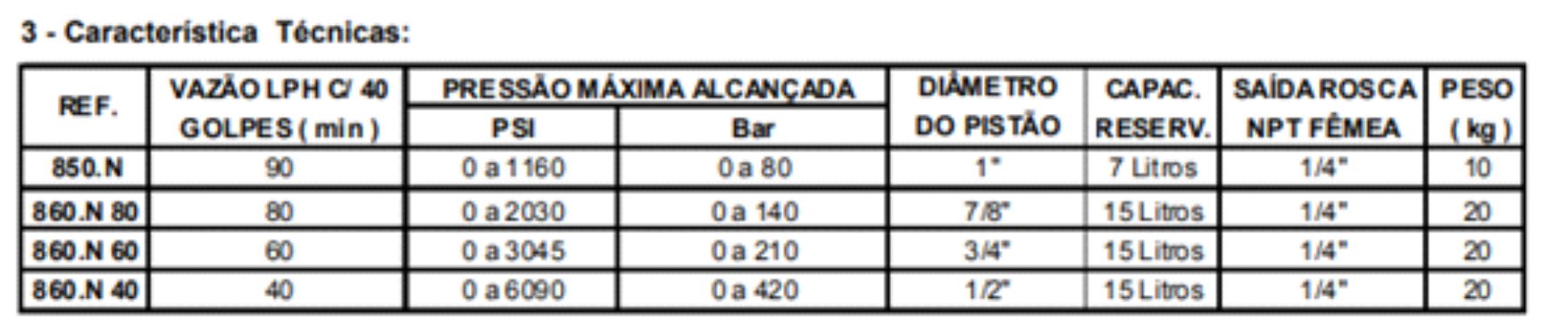

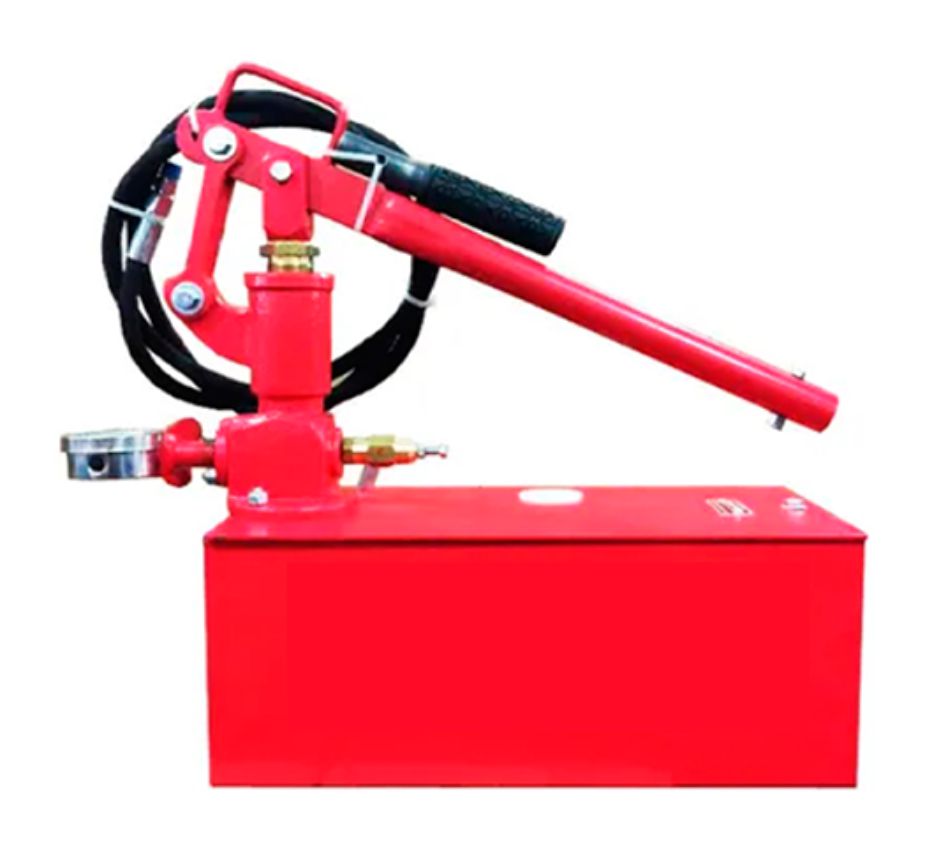

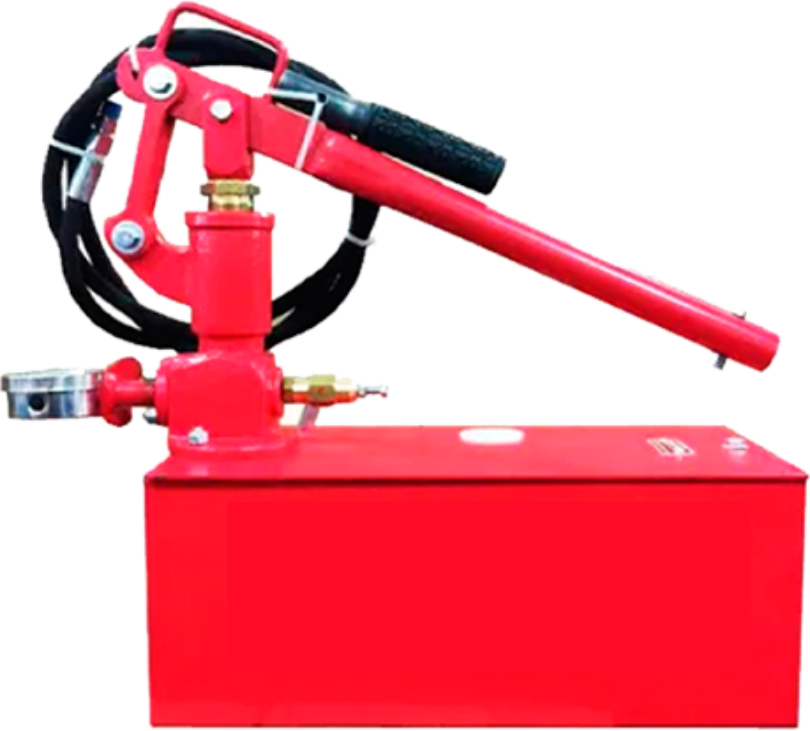

BOMBA DE TESTE HIDROSTÁTICO RENGLAN RE 850

BOMBA MANUAL PARA TESTE HIDROSTÁTICO
REF.: RE. 850.N e 860.N 1

Características Construtivas :
· Bomba montada sobre reservatório, fabricado em chapa de aço com tratamento antioxidante
· Pintado de epóxi na cor Vermelho Segurança 2 - Característica Operacionais :
· Modo de Usar e Teste de Funcionamento:
· Encher o reservatório (n.º 01) , com água limpa
· Tampar a saída de liquido (n.º 02) - (Somente quando fizer teste de funcionamento)
· Retirar a mangueira (n.º 03) do reservatório e encher com água para eliminar o ar.
· Soltar o parafuso da válvula de regulagem de pressão (n.º 04) e acionar a alavanca (n.º 05) algumas vezes para eliminar o ar que por ventura esteja na tubulação ligada a válvula de regulagem de pressão (n.º 04)
· Abrir a válvula de alivio (n.º 06) e acionar a alavanca de bombeamento (n.º 05) algumas vezes para eliminar o ar que esteja na tubulação da bomba ate a válvula de alivio (n.º 06). Assim que o ar for eliminado, fechar a válvula de alivio (n.º 06)
· Iniciar o bombeamento através da alavanca (n.º 05) e simultaneamente regular o parafuso da válvula de regulagem de pressão (n.º 04) até a pressão desejada
· Iniciar o teste hidrostático
· Terminado o teste, abrir a válvula de alívio (n.º 06) e o líquido retornará ao reservatório

4 - Aplicação:
· Teste de vazamento e ruptura de mangueira
· Testes de vazamento em tubulações
· Testes hidrostáticos em peças

5 - Equipamento Opcional de uso geral:
· Dispositivo para testar mangueira ( REF.: MR. 870 ) Finalidade: possibilitar o teste de mangueiras de incêndio em sua própria Rede Hidráulica
· Mangueira de alta pressão Ø 1/4” x 2” m. com terminais de rosca ( REF.: MR. 300 ) Finalidade: usada para conectar a bomba ao produto a ser testado

.
